Szczegóły

Odsłony: 74

W zakładach przemysłowych rurociągi i kanały wentylacyjne tworzą gęstą sieć, która, choć niezbędna do funkcjonowania produkcji, często jest niedocenianym źródłem uciążliwego hałasu. Szum przepływającego medium (powietrza, wody, pary), drgania pomp, wentylatorów czy silników – wszystko to może rozchodzić się wzdłuż instalacji, tworząc mostki akustyczne i przenikając do otoczenia, wpływając na komfort pracy i bezpieczeństwo.

Skuteczna izolacja akustyczna rurociągów i kanałów wentylacyjnych (HVAC) to nie tylko poprawa warunków pracy, ale także strategiczna inwestycja w efektywność energetyczną i zgodność z normami prawnymi. Ten artykuł przybliży techniczne aspekty tego wyzwania i zaprezentuje sprawdzone metody na opanowanie hałasu w "żyłach" Twojej produkcji.

1. Źródła hałasu w instalacjach: Rozpoznanie problemu

Hałas w rurociągach i kanałach wentylacyjnych ma różnorodne źródła:

• Hałas powietrzny: Generowany przez przepływ powietrza, wody, pary czy gazów. Szczególnie uciążliwy jest szum i świst powstający w wyniku turbulencji, zmian kierunku przepływu (kolana, trójniki) oraz na wylotach.

• Hałas generowany przez urządzenia: Praca wentylatorów, pomp, zaworów, sprężarek, a także rezonans samego rurociągu lub kanału.

• Hałas uderzeniowy/strukturalny: Drgania przenoszone przez sztywne mocowania instalacji do konstrukcji budynku. To, co uderza w rurę w jednym miejscu, może być słyszalne wiele metrów dalej.

2. Izolacja akustyczna rurociągów: Cisza w płynach

Skuteczna izolacja rurociągów wymaga zastosowania materiałów o wysokiej gęstości, które jednocześnie zapewniają izolację termiczną.

• Otuliny z kauczuku syntetycznego (np. Armaflex, K-Flex): Charakteryzują się zamkniętą strukturą komórkową, co zapewnia doskonałe parametry izolacji akustycznej i termicznej. Są elastyczne, odporne na wilgoć i łatwe w montażu. Stosuje się je w różnych grubościach, w zależności od wymaganego poziomu tłumienia.[

• Otuliny z wełny mineralnej: Materiał o wysokiej gęstości, szczególnie skuteczny w tłumieniu dźwięków powietrznych. Często stosowane w połączeniu z zewnętrzną warstwą ochronną (np. z folii aluminiowej, blachy).

• Maty bitumiczne/kauczukowe: W przypadku rurociągów, które przenoszą silne drgania (np. w pobliżu pomp), maty te mogą być owijane wokół rury, zwiększając jej masę i tłumiąc wibracje.

• Obejmy antywibracyjne: Kluczowe jest zastosowanie specjalnych obejm z wkładką gumową, które oddzielają rurociąg od wsporników i konstrukcji budynku, zapobiegając powstawaniu mostków akustycznych.

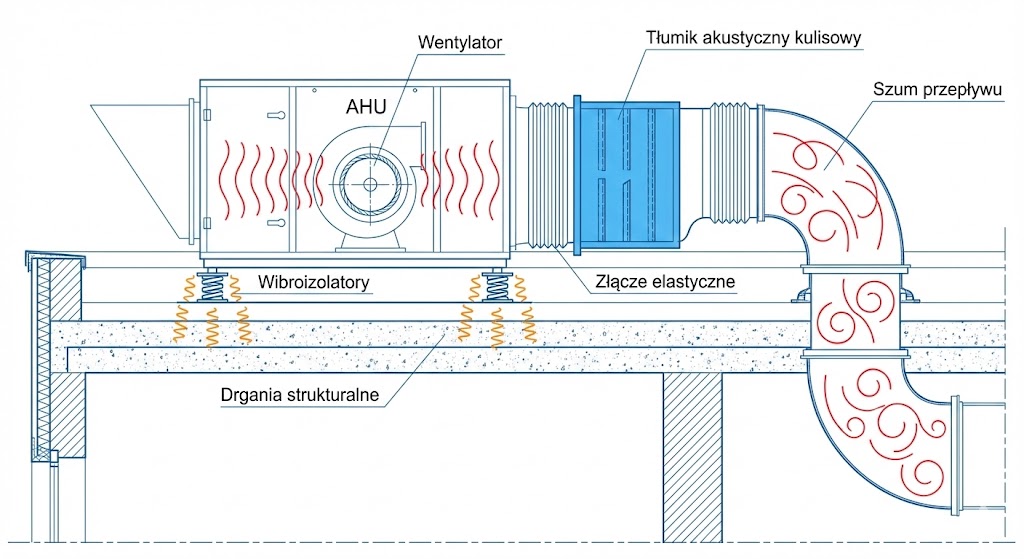

3. Wyciszenie kanałów wentylacyjnych (HVAC): Kontrola przepływu powietrza

Kanały wentylacyjne, zwłaszcza te o dużych przekrojach, są głównym nośnikiem hałasu w systemach HVAC.

• Tłumiki akustyczne: Najważniejszy element redukcji hałasu w kanałach. Montowane są bezpośrednio za wentylatorami, przed wlotami/wylotami do pomieszczeń oraz w miejscach, gdzie hałas jest szczególnie wysoki.

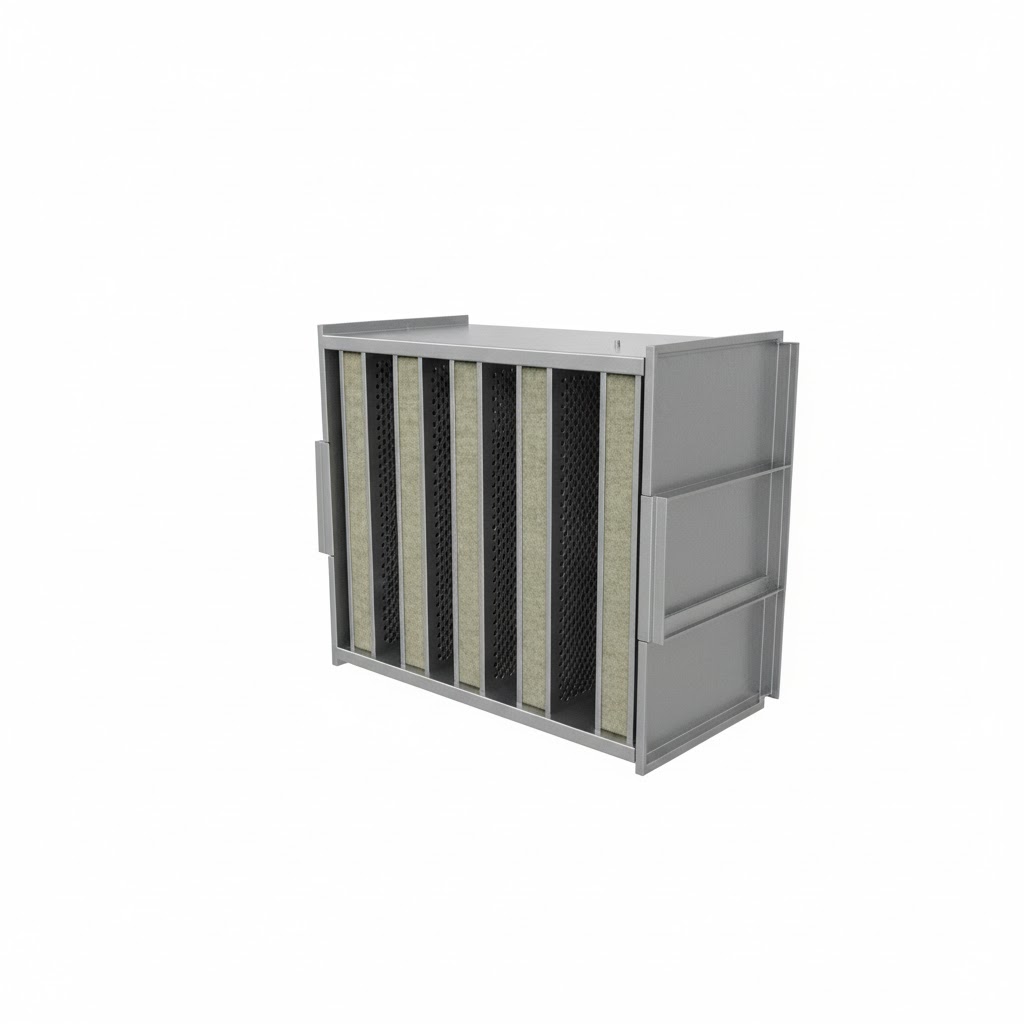

  • Tłumiki absorpcyjne (szczelinowe): Składają się z perforowanych paneli wypełnionych materiałem dźwiękochłonnym (np. wełną mineralną). Pochłaniają energię dźwięku.

  • Tłumiki refleksyjne (komorowe): Wykorzystują zjawisko odbicia fal dźwiękowych i interferencji, najlepiej sprawdzają się w tłumieniu niskich częstotliwości.

• Izolacja zewnętrzna kanałów: Kanały powinny być owinięte matami lub płytami z wełny mineralnej lub kauczuku syntetycznego. Izolacja ta działa dwukierunkowo – zapobiega wydostawaniu się hałasu z kanału i chroni przed hałasem zewnętrznym.

• Elastyczne połączenia: Kanały wentylacyjne nie powinny być sztywno połączone z wentylatorami. Stosuje się elastyczne łączniki (np. z tkaniny technicznej), które zapobiegają przenoszeniu drgań z wentylatora na cały system kanałów.

• Zoptymalizowany przepływ powietrza: Redukcja ostrych kolan, zwężek i innych elementów powodujących turbulencje minimalizuje hałas aerodynamiczny.

4. Monitorowanie i konserwacja: Utrzymanie efektywności

Nawet najlepiej zaprojektowane i zainstalowane systemy izolacji wymagają regularnej uwagi.

• Inspekcje wizualne: Regularne sprawdzanie stanu otulin, szczelności połączeń i mocowań. Uszkodzone otuliny lub poluzowane obejmy mogą znacząco obniżyć efektywność akustyczną.

• Pomiary hałasu: Okresowe pomiary pozwalają na weryfikację skuteczności izolacji i identyfikację miejsc, które wymagają interwencji.

• Konserwacja urządzeń: Regularny serwis wentylatorów, pomp i innych urządzeń zmniejsza ich hałaśliwość i zapobiega powstawaniu nieoczekiwanych źródeł hałasu.

Podsumowanie: Cichy i efektywny system

Inwestycja w skuteczną izolację akustyczną rurociągów i kanałów wentylacyjnych to krok w stronę cichszego, bezpieczniejszego i bardziej wydajnego zakładu przemysłowego. To nie tylko spełnienie norm, ale także poprawa komfortu pracy, redukcja ryzyka awarii i optymalizacja procesów.

Szczegóły

Odsłony: 134

Wygłuszanie maszyn i konstrukcji: Poradnik dla inżynierów

Wstęp:

Wydajność i bezpieczeństwo w przemyśle to priorytety, a hałas jest czynnikiem, który zagraża obu. Uporczywe drgania, wibracje i hałas generowane przez maszyny mogą prowadzić do zmęczenia materiału, awarii sprzętu, a co najważniejsze – do poważnych problemów zdrowotnych u pracowników, w tym uszkodzenia słuchu.

Zamiast akceptować hałas jako nieuniknioną część środowiska produkcyjnego, można skutecznie go zredukować, stosując sprawdzone metody i materiały. Niniejszy poradnik techniczny jest przeznaczony dla profesjonalistów, którzy szukają praktycznych rozwiązań do wygłuszania maszyn i konstrukcji.

Materiały do zadań specjalnych: dobór i zastosowanie

Skuteczność wygłuszenia zależy od precyzyjnego doboru materiałów. Kluczowe jest zrozumienie, że do różnych typów hałasu (powietrzny, uderzeniowy) potrzebne są odmienne rozwiązania.

Pianki wygłuszające akustyczne: Stosowane są do izolacji dźwiękowej i tłumienia hałasu. Są odporne na uszkodzenia mechaniczne, pleśń i wilgoć, nie chłoną wody. Doskonale sprawdzają się w wygłuszaniu pomieszczeń, a także w przemyśle meblowym czy motoryzacji. Pianki montuje się za pomocą specjalnego kleju

Wełna mineralna: Jest jednym z najczęściej stosowanych materiałów. Skutecznie pochłania dźwięki powietrzne i sprawdza się w wygłuszaniu ścian, sufitów i podłóg. W budownictwie podwieszany sufit z warstwą wełny mineralnej o gęstości 50-70 kg/m³ to jeden z najbardziej efektywnych sposobów na wyciszenie stropu od dźwięków uderzeniowych. W przypadku izolacji maszyn, wełna mineralna, w połączeniu z innymi materiałami, może być elementem tłumiących kabin.

Maty bitumiczne i kauczukowe: Te materiały są niezastąpione, gdy źródłem problemu są drgania. Maty bitumiczne lub kauczukowe zwiększają masę przegrody i skutecznie tłumią wibracje. Maty butylowe, które mają w składzie gumę butylową i aluminium, są odporne na warunki pogodowe i doskonale nadają się do redukcji hałasu uderzeniowego. Stosuje się je między innymi w wygłuszaniu drzwi czy podłóg w pojazdach.

Tłumiki akustyczne: W przypadku instalacji przemysłowych, takich jak rury czy kanały wentylacyjne, hałas rozchodzi się wzdłuż konstrukcji. Aby temu zapobiec, stosuje się elastyczne otuliny dźwiękochłonne, które tłumią drgania i ograniczają przenoszenie hałasu w pionach.

Techniki wygłuszania w praktyce

Skuteczne wygłuszanie wymaga nie tylko odpowiednich materiałów, ale także właściwego podejścia. Poniżej przedstawiamy, jak zastosować wyżej wymienione materiały w typowych scenariuszach przemysłowych:

1. Wygłuszanie maszyn i urządzeń

• Izolacja u źródła: Hałas należy tłumić tam, gdzie powstaje. W przypadku prasy, na której pracuje wykrojnik, hałas jest generowany zarówno przez mechanizmy, jak i wibracje przenoszone na całą konstrukcję. Wygłuszenie maszyn można osiągnąć poprzez zastosowanie specjalnych mat antywibracyjnych pod podstawą, a także poprzez obudowanie głośnych części, np. za pomocą paneli akustycznych lub specjalnych kabin.

• Korekta położenia: Ważne jest, aby hałaśliwe maszyny znajdowały się jak najdalej od stanowisk pracy, gdzie personel spędza dużo czasu. Pomiędzy głośnym sprzętem a obszarami roboczymi należy umieścić bariery dźwiękowe lub ścianki działowe.

• Modernizacja: Stosowanie nowych maszyn lub modernizacja starych, np. poprzez wymianę zużytych podzespołów, może znacznie obniżyć poziom hałasu, ponieważ nowe technologie są projektowane z myślą o redukcji hałasu.

2. Wygłuszanie konstrukcji i pomieszczeń

• Przedścianki akustyczne: W przypadku hałasu przenoszonego przez ściany, skutecznym rozwiązaniem jest budowa tzw. przedścianki akustycznej, która składa się ze stelaża, wełny mineralnej oraz płyt gipsowo-kartonowych. Kluczowe jest, aby konstrukcja ta nie stykała się bezpośrednio ze ścianą, co zapobiega powstawaniu

• Pływające podłogi: Aby zredukować hałas uderzeniowy (np. kroki), stosuje się tzw. pływające podłogi, które są odizolowane od stropów i ścian warstwą elastyczną, np. z wełny mineralnej lub mat.

Szczegóły

Odsłony: 11

W sercu każdego zakładu przemysłowego biją potężne maszyny – prasy, młoty, kompresory, turbiny czy linie pakujące. Ich praca jest niezbędna dla produkcji, ale generowany przez nie hałas często przekracza bezpieczne granice 85 dB(A), a nierzadko osiąga poziomy powyżej 100 dB(A), stając się poważnym zagrożeniem dla zdrowia pracowników i przeszkodą w spełnieniu norm środowiskowych.

Gdy środki ochrony indywidualnej (zatyczki, nauszniki) stają się niewystarczające lub niepraktyczne, najskuteczniejszym rozwiązaniem technicznym jest zamknięcie źródła hałasu w dedykowanej obudowie akustycznej. Jednak, wbrew powszechnemu przekonaniu, skuteczna kabina dźwiękoizolacyjna to nie jest zwykła skrzynia z blachy. To zaawansowana konstrukcja inżynieryjna, która musi pogodzić sprzeczne wymagania: maksymalną izolację dźwięku z koniecznością zapewnienia wentylacji, dostępu serwisowego i bezpieczeństwa pracy maszyny.

Ten artykuł wyjaśnia, jakie wyzwania stoją przed projektantami obudów akustycznych i dlaczego profesjonalne podejście firmy takiej jak Longar jest kluczowe dla sukcesu inwestycji.

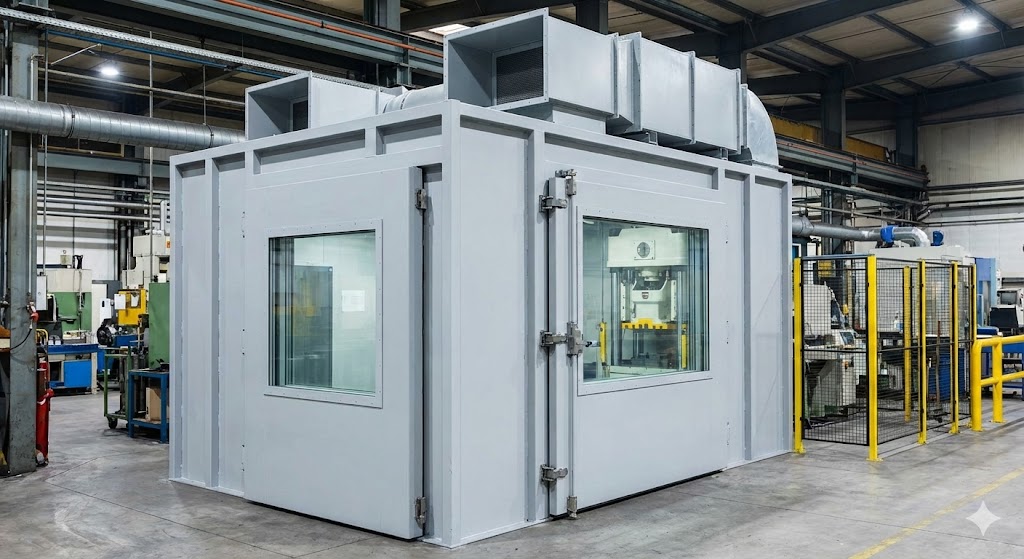

1. Anatomia profesjonalnej obudowy akustycznej

Skuteczna obudowa to system składający się z wielu precyzyjnie dobranych elementów. Jej "ściany" to zazwyczaj panele wielowarstwowe, które łączą dwie funkcje akustyczne:

1. Izolacja (Bariera): Zewnętrzna, ciężka warstwa (najczęściej blacha stalowa), której zadaniem jest "odbicie" fali dźwiękowej i niedopuszczenie do jej wydostania się na zewnątrz. Decyduje o tym masa powierzchniowa materiału.

2. Pochłanianie (Absorpcja): Wewnętrzna warstwa materiału porowatego lub włóknistego (np. wełna mineralna, pianka techniczna), chroniona często blachą perforowaną. Jej zadaniem jest "wypicie" energii dźwiękowej wewnątrz obudowy, zapobiegając powstawaniu efektu "pudła rezonansowego", który mógłby wzmocnić hałas zamiast go tłumić.

2. Wyzwanie nr 1: Walka z ciepłem (Wentylacja)

To najczęstszy błąd w amatorskich projektach. Zamknięcie pracującej maszyny (np. kompresora o mocy kilkudziesięciu kW) w szczelnej obudowie bez odpowiedniej wentylacji doprowadzi do jej błyskawicznego przegrzania i awarii.

Profesjonalny projekt obudowy Longar zawsze zaczyna się od bilansu cieplnego. Inżynierowie muszą obliczyć, ile ciepła generuje maszyna i zaprojektować system jego odprowadzania.

• Wentylacja grawitacyjna vs. wymuszona: W przypadku mniejszych maszyn wystarczą odpowiednio rozmieszczone czerpnie i wyrzutnie powietrza. Przy dużych mocach konieczne jest zastosowanie wentylatorów wymuszających obieg.

• Tłumiki akustyczne (kulisy): Każdy otwór wentylacyjny to potencjalna "dziura", przez którą ucieka hałas. Dlatego wszystkie wloty i wyloty powietrza muszą być wyposażone w specjalnie zaprojektowane tłumiki (kanałowe, kulisowe lub labiryntowe), które pozwalają na przepływ powietrza, ale zatrzymują falę dźwiękową.

3. Wyzwanie nr 2: Dostępność i funkcjonalność (Ergonomia)

Maszyna zamknięta w obudowie nadal musi pracować. Operator musi mieć podgląd procesu, a dział utrzymania ruchu – łatwy dostęp do podzespołów.

• Szczelne drzwi i klapy rewizyjne: Muszą być one wyposażone w specjalistyczne uszczelki akustyczne i systemy dociskowe. Nawet niewielka szczelina na obwodzie drzwi może drastycznie obniżyć skuteczność całej obudowy (tzw. mostek akustyczny).

• Okna rewizyjne: Wykonane z wielowarstwowego szkła bezpiecznego o wysokiej izolacyjności akustycznej, pozwalające na kontrolę wzrokową bez otwierania obudowy.

• Przepusty instalacyjne: Kable, rury hydrauliczne i pneumatyczne muszą "wejść" do obudowy. Miejsca te wymagają zastosowania specjalnych, szczelnych przepustów, aby nie stały się drogą ucieczki hałasu.

4. Dodatkowe korzyści: Bezpieczeństwo i czystość

Dobrze zaprojektowana obudowa akustyczna pełni często rolę "2 w 1", stając się jednocześnie osłoną bezpieczeństwa (BHP).

• Chroni pracowników przed dostępem do wirujących lub gorących elementów maszyny.

• Zabezpiecza przed odpryskami materiału (np. w procesach obróbki skrawaniem).

• Ogranicza zapylenie i rozprzestrzenianie się mgły olejowej na hali produkcyjnej, poprawiając ogólną czystość powietrza.

Podsumowanie: Inwestycja w ciszę wymaga projektu

Zbudowanie skutecznej obudowy akustycznej dla ciężkiej maszyny przemysłowej to zadanie dla specjalistów. Wymaga wiedzy z zakresu akustyki, termodynamiki, mechaniki i bezpieczeństwa maszyn. Gotowe, "katalogowe" rozwiązania rzadko sprawdzają się w specyficznych warunkach przemysłowych.

W Longar każda obudowa jest projektowana "na miarę" – po dokładnych pomiarach hałasu, analizie warunków pracy maszyny i wymagań klienta. Tylko takie podejście gwarantuje, że inwestycja przyniesie oczekiwany efekt – ciszę, bezpieczeństwo i niezawodną pracę urządzenia.

Szczegóły

Odsłony: 76

Zgodność z prawem w akustyce przemysłowej: Jak uniknąć kar i zyskać spokój?

Wstęp:

Dla każdego przedsiębiorcy w Polsce, prowadzącego działalność przemysłową, kwestia hałasu to nie tylko wyzwanie techniczne czy organizacyjne, ale przede wszystkim obowiązek prawny. Ignorowanie norm hałasu środowiskowego oraz w miejscach pracy może prowadzić do poważnych konsekwencji: od kontroli inspekcji, przez kary finansowe, aż po nakaz ograniczenia, a nawet wstrzymania działalności.

Zrozumienie i przestrzeganie przepisów dotyczących hałasu jest kluczowe dla stabilności i rozwoju każdego zakładu produkcyjnego. Ten artykuł pomoże Ci zorientować się w gąszczu regulacji prawnych i pokaże, jak proaktywnie zarządzać akustyką w firmie, aby uniknąć problemów.

1. Podstawy prawne: Kluczowe akty i normy

Polskie prawo bardzo precyzyjnie reguluje kwestie hałasu. Do najważniejszych aktów prawnych należą:

• Ustawa Prawo Ochrony Środowiska (POŚ): Jest to podstawowy dokument, który definiuje ogólne zasady ochrony środowiska, w tym ochrony przed hałasem. Nakłada ona obowiązek przestrzegania dopuszczalnych poziomów hałasu oraz obowiązek sporządzania analiz akustycznych.

• Rozporządzenie Ministra Środowiska w sprawie dopuszczalnych poziomów hałasu w środowisku: To kluczowe rozporządzenie określa konkretne wartości dopuszczalnego hałasu, które zależą od:

  • Pory doby: Inne normy obowiązują w dzień (6:00-22:00), inne w nocy (22:00-6:00).

  • Rodzaju terenu: Normy są zróżnicowane dla terenów przeznaczonych pod zabudowę mieszkaniową, szpitale, uzdrowiska, tereny rekreacyjno-wypoczynkowe czy strefy przemysłowe.

• Rozporządzenie Ministra Pracy i Polityki Socjalnej w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy: Dotyczy hałasu na stanowiskach pracy. Określa dopuszczalne poziomy hałasu w miejscu pracy (np. 85 dB dla 8-godzinnego dnia pracy) oraz obowiązki pracodawcy w zakresie pomiarów, redukcji hałasu i zapewnienia środków ochrony indywidualnej.

• Normy Polskie (PN): Określają szczegółowe metody pomiarowe, wymagania dotyczące izolacyjności akustycznej przegród oraz inne aspekty techniczne. Przykładem jest PN-B-02151-3:2015-10, dotycząca dopuszczalnych wartości poziomu hałasu w budynkach.

2. Konsekwencje nieprzestrzegania norm: Kosztowne zaniedbania

Lekceważenie przepisów o hałasie może mieć dalekosiężne i kosztowne skutki:

• Kary administracyjne: Inspektoraty Ochrony Środowiska (WIOŚ) mogą nakładać wysokie mandaty i kary pieniężne za przekroczenie dopuszczalnych poziomów hałasu środowiskowego.

• Decyzje administracyjne: WIOŚ może wydać decyzję nakazującą ograniczenie emisji hałasu do określonego poziomu w wyznaczonym terminie. Niewykonanie takiej decyzji grozi dalszymi sankcjami, w tym nawet wstrzymaniem działalności zakładu.

• Roszczenia cywilne: Sąsiedzi, których prawa do spokojnego użytkowania nieruchomości są naruszane przez hałas, mogą dochodzić swoich roszczeń na drodze cywilnej, np. żądając zadośćuczynienia za naruszenie dóbr osobistych.

• Problemy z pozwoleniem na budowę/eksploatację: Wszelkie nowe inwestycje lub rozbudowy wymagają oceny akustycznej. Brak spełnienia norm może zablokować uzyskanie niezbędnych pozwoleń.

• Negatywny wizerunek: Firma, która jest postrzegana jako uciążliwa dla środowiska i otoczenia, traci zaufanie lokalnej społeczności i ma trudności z pozyskaniem nowych pracowników.

3. Dokumentacja i planowanie: Jak być proaktywnym?

Kluczem do uniknięcia problemów jest proaktywne podejście i odpowiednia dokumentacja.

• Regularne pomiary i audyty akustyczne: Należy cyklicznie zlecać akredytowanym firmom pomiary hałasu (zarówno środowiskowego, jak i na stanowiskach pracy). Wyniki tych pomiarów stanowią podstawowy dowód zgodności z przepisami.

• Program Ograniczenia Hałasu (POH): Jeśli w wyniku pomiarów okaże się, że normy są przekroczone, organ ochrony środowiska może nakazać opracowanie i wdrożenie Programu Ograniczenia Hałasu. Jest to szczegółowy plan działań, zawierający harmonogram i sposób realizacji przedsięwzięć redukcyjnych.

• Ocena oddziaływania na środowisko (OOŚ): Każda nowa inwestycja lub rozbudowa, która może znacząco oddziaływać na środowisko (w tym akustycznie), wymaga przeprowadzenia oceny OOŚ i uzyskania decyzji środowiskowej.

• Karta Informacyjna Przedsięwzięcia (KIP): W przypadku mniejszych inwestycji, KIP jest dokumentem, w którym ocenia się m.in. potencjalny wpływ na środowisko, w tym emisję hałasu.

• Dokumentacja BHP: Prowadzenie rejestru pomiarów hałasu na stanowiskach pracy, protokołów szkoleń pracowników z zakresu zagrożeń hałasem i ewidencji wydanych środków ochrony indywidualnej (ŚOI) jest obowiązkowe.

Podsumowanie: Zgodność = Spokój

Zarządzanie hałasem w firmie to nie tylko kwestia technicznych rozwiązań, ale przede wszystkim świadomego i strategicznego podejścia do przepisów prawnych. Inwestowanie w profesjonalne audyty, rzetelną dokumentację i proaktywne działania redukcyjne to najskuteczniejsza droga do zapewnienia zgodności z prawem, ochrony środowiska i zdrowia pracowników, a w konsekwencji – do stabilnego i spokojnego prowadzenia biznesu.
