Sprężone powietrze jest krwiobiegiem niemal każdego nowoczesnego zakładu produkcyjnego – napędza narzędzia, siłowniki, oczyszcza powierzchnie i transportuje materiały. Jednak ten kluczowy nośnik energii jest jednocześnie głównym i często niedocenianym źródłem uciążliwego hałasu. Hałas pneumatyczny, zwłaszcza ten generowany przez swobodny wylot powietrza, zawory i dysze, nie tylko obniża komfort pracy, ale jest również marnotrawstwem energii i może stanowić poważne zagrożenie dla słuchu pracowników.

Redukcja hałasu pochodzącego z instalacji pneumatycznych jest jednym z najprostszych i najbardziej efektywnych kosztowo sposobów na poprawę środowiska pracy. Ten artykuł przedstawi techniczne rozwiązania, które pozwolą Ci wyciszyć pneumatykę w Twoim zakładzie.

1. Główne źródła hałasu pneumatycznego

Hałas w systemach sprężonego powietrza dzieli się na kilka kategorii, z których każda wymaga innego podejścia:

• Swobodny wylot powietrza (Exhaust Noise): Najczęstsze i najbardziej uciążliwe źródło. Powstaje, gdy sprężone powietrze o wysokim ciśnieniu rozpręża się gwałtownie do atmosfery (np. w zaworach rozdzielających, siłownikach, czy pistoletach do czyszczenia). To jest hałas o szerokim spektrum, często dominujący w wysokich częstotliwościach, bardzo szkodliwy dla słuchu.

• Hałas urządzeń zasilających: Hałas generowany przez same sprężarki, pompy próżniowe i osuszacze. Ten hałas jest zwykle stały i powinien być izolowany u źródła.

• Hałas przepływu (Noise Flow): Szum i świst powstający w rurociągach, zwłaszcza na kolanach, zwężkach i przy nieszczelnościach.

• Hałas z zastosowania (Application Noise): Hałas generowany przez pneumatyczne narzędzia i maszyny (np. młoty, klucze udarowe, piły).

2. Techniki redukcji hałasu u źródła (Exhaust Noise)

Ponieważ wylot powietrza jest największym problemem, na nim skupiamy największą uwagę.

• Tłumiki wylotowe (Silencers/Mufflers): To absolutna podstawa. Powinny być instalowane na każdym punkcie, z którego powietrze jest wyrzucane do atmosfery (zawory, cylindry, siłowniki).

  • Typy tłumików: Najczęściej stosowane są tłumiki ze spiekanego brązu lub polietylenu oraz tłumiki komorowe. Tłumiki komorowe (absorpcyjne) są bardziej efektywne w redukcji szerokiego spektrum hałasu, w szczególności wysokich tonów.

  • Konserwacja: Należy pamiętać, że tłumiki ulegają zapchaniu kurzem i olejem, co prowadzi do wzrostu ciśnienia wstecznego i spadku wydajności, a tym samym do pomijania ich przez pracowników. Regularne czyszczenie jest kluczowe.

• Dysze niskohałasowe: Zastąpienie standardowych otwartych dysz do czyszczenia i chłodzenia specjalnie zaprojektowanymi dyszami niskohałasowymi.

  • Działanie: Te dysze wykorzystują efekt Coandy lub specjalne wkładki perforowane, które mieszają sprężone powietrze z powietrzem otoczenia jeszcze przed opuszczeniem dyszy, zmniejszając prędkość strumienia, a tym samym generowany hałas, przy zachowaniu siły wydmuchu.

3. Redukcja hałasu w systemach i urządzeniach

Oprócz samego wylotu, należy zadbać o cały system.

• Wyciszenie sprężarki: Jeśli sprężarka znajduje się w hali, powinna być umieszczona w izolowanej kabinie akustycznej lub w osobnym pomieszczeniu. Do wentylacji kabin należy stosować tłumiki kanałowe.

• Izolacja rurociągów: Redukcja nieszczelności (źródło świstu) oraz stosowanie obejm antywibracyjnych (z gumową wkładką), aby zapobiec przenoszeniu drgań pomp i siłowników na konstrukcję budynku.

• Narzędzia i maszyny pneumatyczne: Wybierając nowe narzędzia, należy zawsze porównywać ich parametry akustyczne i wybierać modele "low-noise". Należy także regularnie konserwować narzędzia, ponieważ zużycie mechaniczne zwiększa hałas.

4. Znaczenie świadomości i BHP

Nawet najlepsze rozwiązania techniczne nie pomogą, jeśli pracownicy nie będą ich używać.

• Edukacja: Szkolenie pracowników na temat wpływu hałasu pneumatycznego na słuch oraz znaczenia tłumików i dysz niskohałasowych. Pracownicy muszą rozumieć, że usunięcie tłumika w celu "szybszego" działania narzędzia prowadzi do trwałego uszkodzenia słuchu.

• Pomiary i monitoring: Regularne pomiary hałasu w strefach pracy, aby upewnić się, że wprowadzone rozwiązania techniczne są skuteczne i mieszczą się w normach BHP.

• Środki Ochrony Słuchu (ŚOS): Nawet po wdrożeniu najlepszych rozwiązań, w strefach gdzie używane są narzędzia pneumatyczne, ŚOS są często obowiązkowe. Należy stosować nauszniki lub zatyczki o odpowiednim współczynniku tłumienia (SNR), szczególnie dla wysokich częstotliwości.

Podsumowanie: Cichsza i wydajniejsza pneumatyka

Hałas generowany przez sprężone powietrze to nieuchronny efekt, ale można nim skutecznie zarządzać. Inwestycja w proste urządzenia, takie jak tłumiki wylotowe i dysze niskohałasowe, często zwraca się bardzo szybko, nie tylko dzięki poprawie bezpieczeństwa pracy, ale także poprzez ograniczenie marnotrawstwa energii i zwiększenie wydajności personelu. Postaw na cichą pneumatykę – to zysk dla firmy i zdrowia pracowników.

Szczegóły

Odsłony: 10

W dużych halach przemysłowych, gdzie procesy technologiczne wymagają otwartej przestrzeni, rzadko można pozwolić sobie na całkowite zabudowanie maszyn. W takich sytuacjach inżynierowie często sięgają po ekrany akustyczne. Choć na pierwszy rzut oka mogą wydawać się prostą przegrodą, ich skuteczność zależy od skomplikowanych zjawisk fizycznych, takich jak dyfrakcja (ugięcie fali) i odbicia dźwięku od sufitu.

Prawidłowo zaprojektowany ekran może obniżyć poziom hałasu na stanowisku pracy o kilka, a nawet kilkanaście decybeli. Ten artykuł wyjaśni, od czego zależy sukces takiej inwestycji i jakie błędy projektowe sprawiają, że ekrany nie spełniają swojej roli.

1. Jak działa ekran akustyczny? Zjawisko cienia akustycznego

Ekran nie zatrzymuje dźwięku tak jak szczelna obudowa. Jego zadaniem jest stworzenie tzw. cienia akustycznego.

• Izolacja i pochłanianie: Skuteczny ekran przemysłowy musi być konstrukcją hybrydową. Rdzeń o dużej masie blokuje przenikanie dźwięku, natomiast warstwa chłonna od strony źródła hałasu zapobiega odbijaniu się dźwięku z powrotem w stronę operatora maszyny.

• Zjawisko dyfrakcji: Dźwięk, podobnie jak fala wodna, ma tendencję do "opływania" przeszkód. Jeśli ekran jest zbyt niski lub zbyt wąski, fala dźwiękowa ugnie się na jego krawędziach, trafiając bezpośrednio do uszu pracowników po drugiej stronie.

• Cień akustyczny: To obszar bezpośrednio za ekranem, gdzie poziom hałasu jest najniższy. Im bliżej ekranu znajduje się odbiorca (pracownik) i im bliżej ekranu stoi źródło (maszyna), tym cień jest głębszy i skuteczniejszy.

2. Dlaczego wysokość i szerokość mają znaczenie?

Skuteczność ekranu (tzw. dipolowa izolacyjność akustyczna) zależy od różnicy dróg, jaką musi przebyć dźwięk: drogi bezpośredniej (przez ekran – niemożliwe) i drogi nad ekranem.

• Zasada geometryczna: Ekran musi być na tyle wysoki i szeroki, aby zasłaniać źródło dźwięku z dużym zapasem. W warunkach przemysłowych przyjmuje się, że ekran powinien wystawać co najmniej o 1–1,5 metra poza linię wzroku łączącą maszynę z pracownikiem.

• Problem niskiego sufitu: W niskich halach dźwięk może "odbić się" od sufitu i spaść za ekran, omijając go od góry. W takich przypadkach sam ekran to za mało – konieczne jest zastosowanie dodatkowych podwieszanych paneli pochłaniających (baffli) na suficie.

3. Materiały: Dlaczego zwykła blacha lub plexi to za mało?

Częstym błędem jest stawianie ekranów z gładkich, twardych materiałów (np. samej blachy lub szkła akrylowego). Choć są one barierą, to działają jak lustro – odbijają dźwięk, zwiększając hałas po stronie maszyny.

• Ekrany jednostronnie pochłaniające: Standard w ofercie Longar. Strona skierowana do maszyny jest perforowana, co pozwala fali dźwiękowej wejść w głąb materiału izolacyjnego (np. wełny skalnej) i tam wytracić energię.

• Mobilność i modułowość: W dynamicznych zakładach produkcyjnych najlepiej sprawdzają się ekrany na kółkach lub lekkie systemy modułowe, które można przestawiać w zależności od aktualnego układu linii produkcyjnej.

4. Podsumowanie: Gdzie ekran sprawdzi się najlepiej?

Ekrany akustyczne nie są rozwiązaniem uniwersalnym, ale w określonych warunkach są niezastąpione:

• Separacja stanowisk: Idealne do oddzielenia głośnej szlifierni od reszty hali montażowej.

• Ochrona stref odpoczynku: Skuteczne przy tworzeniu cichszych stref dla pracowników w pobliżu głośnych ciągów komunikacyjnych.

• Ograniczenia: Nie zadziałają, jeśli hałas jest generowany pod samym sufitem lub jeśli hala ma bardzo duży pogłos (wtedy ekran jest "omijany" przez dźwięk odbity od ścian bocznych).

Wnioski dla inżyniera i BHP:

• Zawsze dobieraj wysokość ekranu z zapasem względem linii wzroku.

• Stosuj ekrany z warstwą pochłaniającą, by nie potęgować hałasu u źródła.

• Pamiętaj o akustyce sufitu – ekran i panele sufitowe to zgrany duet.

• Konsultuj lokalizację ekranu z akustykiem – przesunięcie go o 50 cm może diametralnie zmienić jego skuteczność.

Szczegóły

Odsłony: 107

Długoterminowa strategia zarządzania hałasem w firmie: Od audytu do kultury ciszy

Wstęp:

Wiele firm przemysłowych traktuje walkę z hałasem jako jednorazową inwestycję — zakup obudów akustycznych, montaż ekranów i... koniec. Niestety, hałas jest dynamiczny; zmienia się wraz ze zużyciem maszyn, modyfikacją procesów produkcyjnych i rozbudową zakładu. Skuteczne i zgodne z prawem (np. z polskimi normami dotyczącymi najwyższych dopuszczalnych natężeń) zarządzanie hałasem wymaga długoterminowej strategii, wbudowanej w kulturę organizacyjną firmy.

Zastanawiasz się, jak przejść od doraźnych interwencji do kompleksowego i zrównoważonego planu? Ten artykuł przedstawia kluczowe etapy wdrożenia efektywnej, długoterminowej strategii kontroli hałasu w Twoim zakładzie.

1. Faza I: Audyt Akustyczny – Fundament strategii

Strategia musi opierać się na twardych danych. Audyt akustyczny to nie tylko pomiar natężenia dźwięku, ale dogłębna analiza procesu.

• Mapowanie źródeł hałasu: Identyfikacja każdej maszyny, każdego wentylatora i każdego procesu, który generuje hałas. Kluczowe jest rozróżnienie hałasu tonalnego (uciążliwego pisku, buczenia) od hałasu szerokopasmowego.

• Analiza ekspozycji pracowników: Precyzyjne określenie, gdzie i kiedy pracownicy są narażeni na hałas, często za pomocą dozymetrów osobistych i pomiarów w strefach pracy, a nie tylko ogólnych pomiarów w hali.

• Raport strategiczny: Zamiast samego wykazu wyników, audyt powinien dostarczyć scenariuszy redukcyjnych z szacowanymi kosztami i korzyściami (np. redukcja hałasu o 5 dB za kwotę X).

2. Faza II: Planowanie i Inżynieria Akustyczna

Na tym etapie podejmuje się decyzje, które mają charakter trwały i wpływają na przyszłe inwestycje.

• Zasada "Cisza u Źródła": Priorytetem zawsze jest minimalizacja hałasu tam, gdzie powstaje. Może to oznaczać modernizację maszyn, wymianę głośnych wentylatorów na cichsze modele lub montaż kompleksowych obudów akustycznych o wysokiej izolacyjności.

• Strategiczne rozmieszczenie barier: Jeśli hałasu nie da się zredukować u źródła, stosuje się ekrany i kabiny akustyczne. Kluczowe jest ich optymalne umiejscowienie – często mniejsze, ale strategicznie położone ekrany są skuteczniejsze niż duże, źle ustawione bariery.

• Budżetowanie cykliczne: W strategii długoterminowej zakłada się coroczne budżety na wymianę zużytych elementów akustycznych (np. uszczelek w drzwiach, paneli) i modernizację kolejnych stref produkcyjnych.

3. Faza III: Kultura Ciszy – Rola pracownika

Najlepsza izolacja nie pomoże, jeśli pracownicy nie są świadomi ryzyka i zasad bezpieczeństwa. Hałas powinien stać się częścią kultury BHP.

• Szkolenia i świadomość: Regularne szkolenia dotyczące wpływu hałasu na zdrowie, prawidłowego używania środków ochrony słuchu (ŚOS) oraz obowiązków w zakresie zgłaszania problemów akustycznych.

• Monitoring ciągły: Zainstalowanie systemów ciągłego monitoringu hałasu z widocznymi dla pracowników wskaźnikami (np. dużymi wyświetlaczami), które sygnalizują przekroczenie norm. To buduje odpowiedzialność i natychmiastową reakcję.

• Dostosowanie ŚOS: Środki ochrony słuchu powinny być dobierane indywidualnie (np. zatyczki formowane na miarę), z uwzględnieniem charakteru pracy, aby zapewnić zarówno ochronę, jak i możliwość komunikacji.

4. Faza IV: Projektowanie z myślą o przyszłości (Noise Control Engineering)

Długoterminowa strategia oznacza, że każdy nowy zakup maszyny lub projekt rozbudowy musi być oceniany pod kątem akustycznym.

• Wymóg głośności w specyfikacji przetargowej: Przy zakupie nowych maszyn, należy wymagać od dostawców deklaracji poziomu emisji hałasu, a nawet ustalać maksymalny akceptowalny poziom hałasu jako warunek przetargowy (np. "maszyna nie może przekraczać 80 dB(A) w odległości 1 metra").

• Współpraca z ekspertami: Zapewnienie stałej współpracy z inżynierem akustykiem już na etapie planowania zmian w układzie produkcyjnym, aby uniknąć kosztownych poprawek post factum.

Podsumowanie: Ciągły proces, stała korzyść

Długoterminowa strategia zarządzania hałasem to proces cykliczny, a nie jednorazowy projekt. Prowadzi ona nie tylko do minimalizacji ryzyka kar prawnych i poprawy BHP, ale przede wszystkim do zwiększenia wydajności pracy i budowania wizerunku nowoczesnej, odpowiedzialnej firmy. Inwestycja w kontrolę hałasu to inwestycja w kapitał ludzki

.

Szczegóły

Odsłony: 3

Często skupiamy się na tym, co słyszymy bezpośrednio w powietrzu – huku silników, świstach pneumatyki czy uderzeniach pras. Jednak w przemyśle istnieje drugie, „niewidzialne” źródło hałasu: drgania. Każda pracująca maszyna generuje energię mechaniczną, która przenosi się przez konstrukcję budynku na podłogi, ściany, a nawet sąsiednie pomieszczenia. To zjawisko nazywamy hałasem strukturalnym.

Bez odpowiedniej wibroizolacji, nawet najdroższa obudowa akustyczna może okazać się nieskuteczna, ponieważ drgania zamieniają całą halę w gigantyczny głośnik. W tym artykule wyjaśnimy, dlaczego izolacja drgań to pierwszy i najważniejszy krok w projektowaniu cichego zakładu.

1. Hałas powietrzny vs. Hałas strukturalny

Zrozumienie różnicy między tymi dwoma pojęciami jest kluczowe dla inżynierów utrzymania ruchu i specjalistów BHP:

• Hałas powietrzny: Rozchodzi się bezpośrednio od maszyny przez powietrze. Rozwiązaniem są ekrany i obudowy.

• Hałas strukturalny (drgania): Przenosi się przez sztywne połączenia (fundamenty, rury, mocowania). Może być odczuwalny kilkadziesiąt metrów od źródła jako uciążliwe buczenie lub drżenie podłogi.

Jeśli maszyna o masie kilku ton „sztywno” stoi na posadzce, każda jej praca powoduje mikro-pęknięcia konstrukcji i generuje niskoczęstotliwościowy dźwięk, który jest niezwykle trudny do wyeliminowania tradycyjnymi metodami.

2. Metody wibroizolacji: Aktywna i Pasywna

W profesjonalnych rozwiązaniach Longar stosujemy dwa główne podejścia do redukcji drgań:

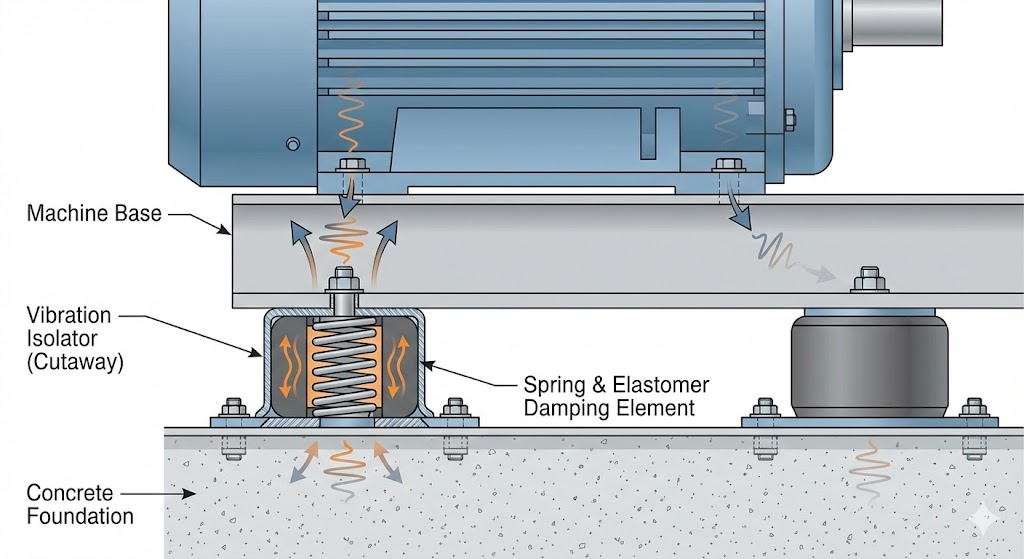

• Wibroizolacja czynna (aktywna): Stosowana bezpośrednio pod maszyną, która generuje drgania. Jej celem jest ograniczenie przenoszenia energii na fundament. Stosujemy tu stopy wibroizolacyjne, maty elastomerowe lub sprężyny.

• Wibroizolacja bierna (pasywna): Stosowana pod urządzeniami czułymi na drgania (np. precyzyjne maszyny pomiarowe, laboratoria), aby odizolować je od wstrząsów pochodzących z otoczenia hali.

3. Materiały, które robią różnicę

Dobór odpowiedniego izolatora to czysta inżynieria – zależy od masy maszyny, częstotliwości jej pracy oraz rodzaju podłoża.

• Elastomery (np. Sylomer, guma): Doskonałe do izolacji drgań o wysokich częstotliwościach i tam, gdzie wymagana jest trwałość i odporność na oleje.

• Wibroizolatory sprężynowe: Niezbędne przy maszynach o niskiej częstotliwości pracy (np. duże wentylatory, agregaty), gdzie wymagane są duże ugięcia statyczne.

• Podkładki i taśmy dylatacyjne: Kluczowe przy montażu instalacji rurociągowych i kanałów wentylacyjnych, zapobiegające powstawaniu mostków akustycznych.

4. Korzyści nie tylko akustyczne

Inwestycja w wibroizolację to nie tylko cisza, ale przede wszystkim realne oszczędności:

• Dłuższa żywotność maszyn: Mniejsze drgania to mniejsze zużycie łożysk, uszczelnień i elementów precyzyjnych.

• Ochrona konstrukcji budynku: Zapobieganie pękaniu posadzek i naruszaniu statyki hali.

• Poprawa jakości procesów: Stabilizacja maszyn (np. obrabiarek CNC) przekłada się na wyższą precyzję wykonania elementów.

Podsumowanie: Kluczowe aspekty wibroizolacji

Zgodnie z Twoją prośbą, oto najważniejsze punkty dotyczące izolacji drgań w przemyśle:

• Rozpoznaj źródło: Hałas, którego nie można „zasłonić” ekranem, zazwyczaj pochodzi z drgań konstrukcji.

• Działaj u podstaw: Izolacja drgań bezpośrednio pod maszyną jest najskuteczniejszą formą walki z hałasem strukturalnym.

• Dobieraj precyzyjnie: Nie ma uniwersalnych podkładek; każda maszyna wymaga obliczeń częstotliwości drgań i doboru odpowiedniego materiału (elastomer vs. sprężyna).

• Pamiętaj o rurach i kanałach: Sztywne połączenia instalacji z maszyną niwelują efekt nawet najlepszych wibroizolatorów pod stopami.

• Monitoruj stan techniczny: Zużyte wibroizolatory tracą swoje właściwości, co drastycznie zwiększa poziom hałasu na hali.
